SOLAR THERMAL PLANT CONTROLLER
CONNECTED to WIFI NET

Quick Overview

EN

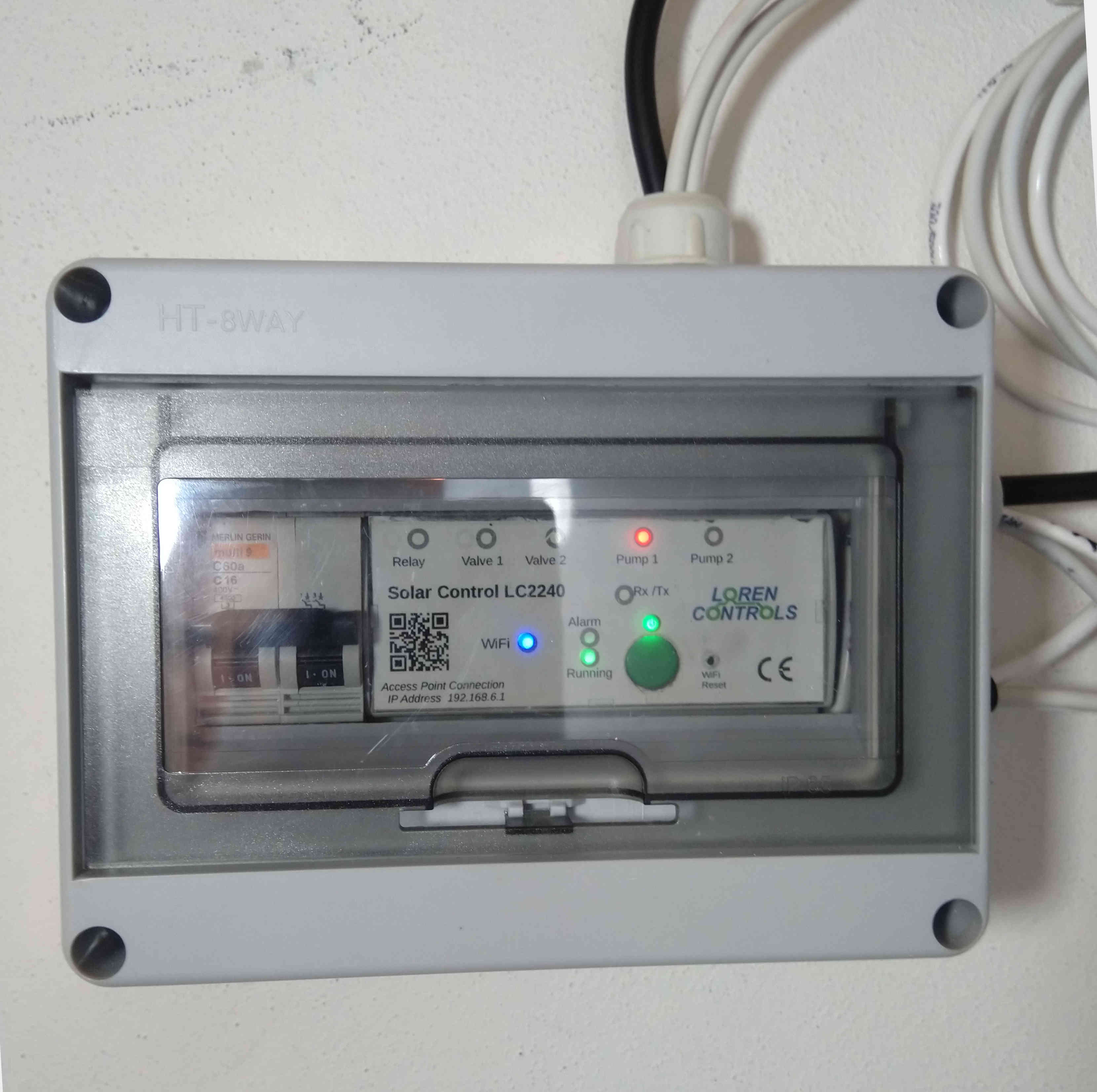

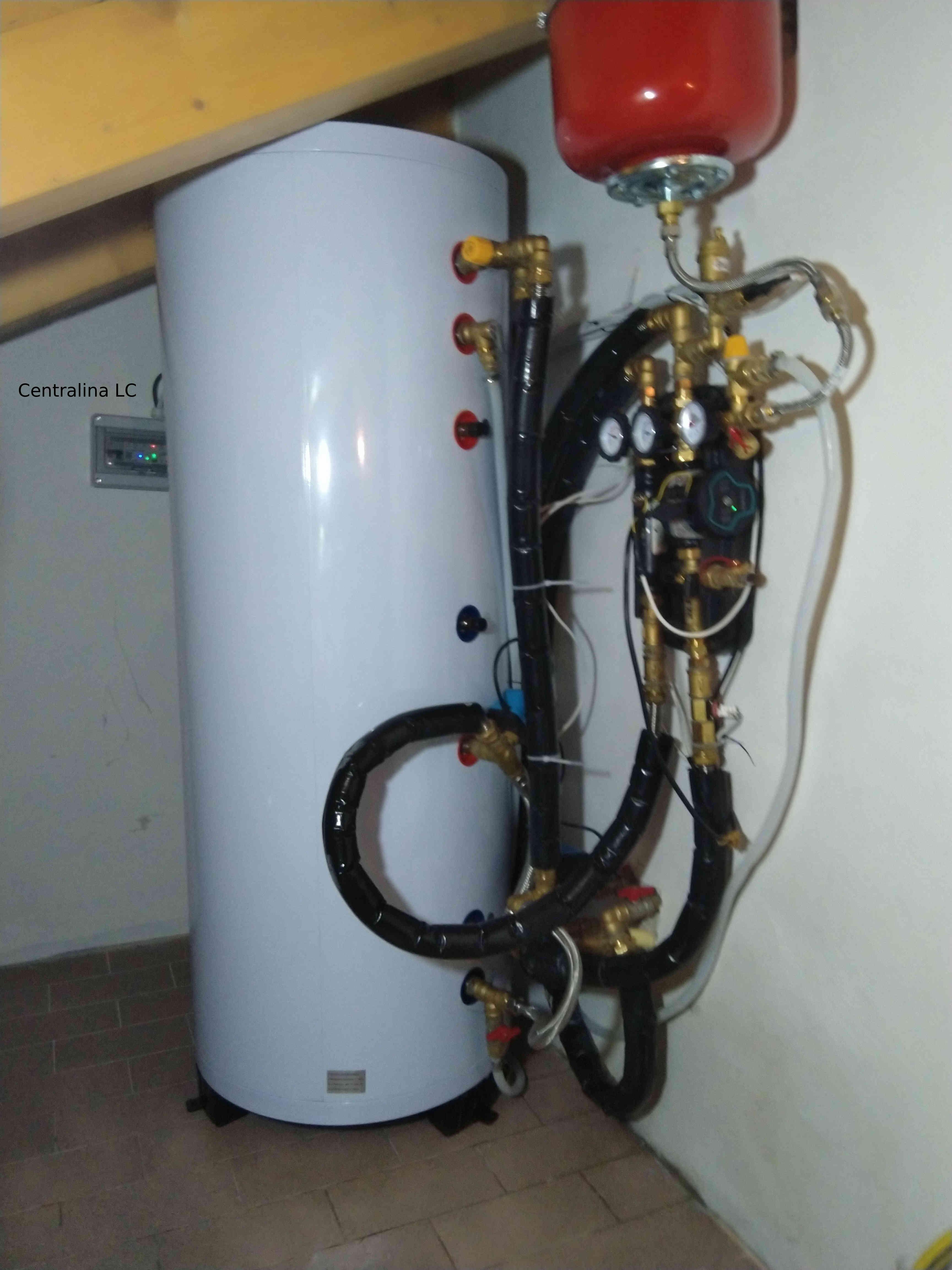

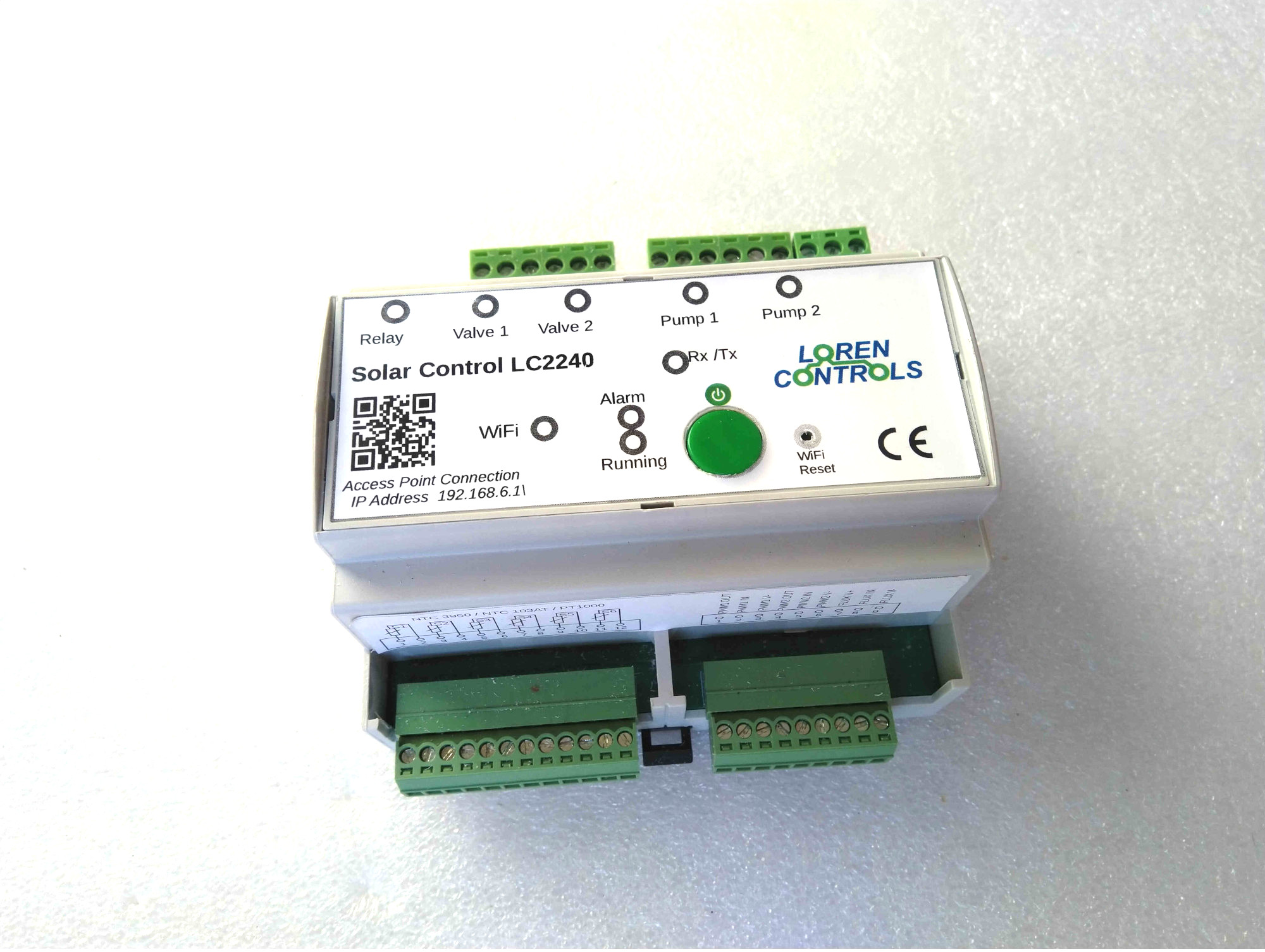

The “Solar Control LC2240” control unit is a device for managing solar thermal systems, with its primary function being to control the "thermal" loading pumps of the tanks based on temperatures detected by thermal sensors installed on the tanks and solar collectors. It does not have an integrated user interface display but uses a WiFi connection to create a virtual interface accessible via a PC or smartphone using common browsers such as Firefox, Chrome, and Opera. The control unit is capable of managing 11 types of systems, with the optional ability to control, for each type, a fan coil for dissipating excess energy or a bypass valve for tank loading. Additionally, it can wirelessly control motorized shading shutters for the solar collectors. The device is designed as a modular 6M enclosure, mountable on a DIN rail, with a front panel equipped with LEDs to indicate operational statuses and a general activation/lock button. Removable terminal blocks located at the base of the enclosure allow for the connection of sensors, pumps, valves, and the device's power supply. The control unit can interface with optional wireless modules operating on radio channels in the 433 MHz band.

General Features

- WiFi network connection.
- Intuitive user interface on PC or smartphone with common browsing programs.
- 6 inputs for probe types: NTC 3950, NTC 103AT, and PT1000.
- 2 PWM inputs for pump status.
- 1 flow meter input.
- 2 PWM outputs for pump control with solid-state relays.
- 2 relay outputs for switching or shut-off valve control.
- 1 power relay output with voltage-free contact.
- Statistical management of accumulated energy.
- Storage of pump hours, valve switching counts, and relay operations.
- Download/upload of operating parameters.
- Possible sending of alarm notifications via Telegram.
- User and service password management.
- OTA (Over-the-Air) software update capability.

Technical Data

- Power supply: 80 - 230 Vac, 50/60 Hz
- Operating temperature: -20 to +50°C
- Maximum humidity: 90% @ 40°C
- Protection rating: IP30
- PT1000 temperature range: -30 to +250°C (-22 to 482°F)
- NTC temperature range: -20 to +120°C (-4 to 248°F)
- Temperature resolution: 0.1°C (1°F)
- Accuracy (0-100°C): ±1°C (±2°F)
- Power relay: 230V-10A resistive load (voltage-free changeover contact)
- Pump protection: Resettable 2A fuse
- Valve protection: Resettable 0.8A fuse
- General protection: 3A delayed thermal fuse + optional external 5A fast fuse
- Solid-state relay outputs: max 0.5A - 240Vac
- Valve outputs: max 20mA - 240Vac
- Relay output: max 10A - 240Vac (resistive load)
- Enclosure type: Italtronic Mdulbox 6M
- Dimensions: 116x90x62 mm
- Weight: 400 g

Accessories

The controller is supplied with:
# 2 NTC 3950 probes diam. 4 mm for insertion in thermowell
# 1 PT1000 probe diam. 4 mm for insertion on solar collector

IT

CENTRALINA DI CONTROLLO IMPIANTI     SOLARI TERMICI SU RETE WIFI

La centralina “Solar Control LC2240” è un dispositivo di controllo di impianti solari termici che ha come funzione principale il comando delle pompe di caricamento “termico” dei serbatoi in funzione delle temperature rilevate dai sensori termici dei serbatoi e dei collettori solari. Non dispone di un display di interfaccia utente integrato ma utilizza la connessione WiFi per creare un’interfaccia virtuale su un PC o uno smartphone dotati di un comune browser come Firefox, Chrome e Opera. La centralina è in grado di gestire 11 tipologie di impianti con possibilità opzionale di gestire per ogni tipologia un fancoil per la dissipazione energia in eccesso o una valvola di bypass di caricamento serbatoi. Può inoltre gestire con comandi wireless le serrande motorizzate di schermatura dei collettori solari. Si presenta come un contenitore di tipo modulare 6M agganciabile a guida DIN con pannello frontale provvisto di led per la segnalazione degli stati di funzionamento e di un pulsante di attivazione/blocco generale. Le morsettiere estraibili collocate alla base del contenitore permettono la connessione ai sensori, alle pompe, alle valvole e all’alimentazione del dispositivo. La centralina può interfacciarsi con moduli wireless opzionali collegati con canali radio nella banda dei 433 MHz .

Caratteristiche generali

- Connessione a rete WiFi.
- Interfaccia utente intuitiva su PC o smartphone dotati di comuni programmi di browsing.
- 6 ingressi per sonde tipo: NTC 3950, NTC 103AT e PT1000.
- 2 ingressi PWM di stato pompe. - 1 ingresso flussimetro.
- 2 uscite PWM di comando pompe con relè statici.
- 2 uscite a relè di comando valvole di commutazione o arresto.
- 1 uscita relè di potenza con contatto libero da tensione.
- Gestione statistica energia accumulata.
- Memorizzazione ore pompe , numero commutazioni valvole e relè.
- Download/ upload dei parametri di funzionamento.
- Possibile invio notifiche degli allarmi di blocco su rete telegram.
- Gestione password utente e di servizio.
- Possibilità di aggiornamento software OTA.

Dati tecnici

- Alimentazione 80 - 230 Vac 50/60Hz
- Temperatura di esercizio -20+ 50°C
- Umidità massima 90% @ 40°C
- Grado di protezione IP30
- Range temperatura PT1000 -30+250 °C (-22 ÷ 482 °F)
- Range temperatura NTC -20+120 °C (-4 ÷ 248 °F)
- Risoluzione temperatura 0,1°C (1°F)
- Precisione (0-100°C) ± 1°C (± 2°F)
- Relè di potenza 230V-10A carico resistivo
- (contatto di scambio libero da tensione)
- Protezione pompe fusibile ripristinabile 2A
- Protezione valvole fusibile ripristinabile 0,8A
- Protezione generale termofusibile 3A ritardato + fusibile esterno rapido 5A
- Uscite relè statici max 0,5A -240Vac
- Uscite valvole max 20mA-240Vac
- Uscita relè max 10A -240Vac (carico resistivo)
- Contenitore tipo Italtronic Mdulbox 6M
- Dimensioni di ingombro 116x90x62 mm Peso 400 g

Accesori

Il controllore viene fornito con:
N. 2 sonde NTC 3950 diam. 4 mm per inserimento in pozzetto
N. 1 sonda PT1000 diam. 4 mm per inserimento su collettore solare
